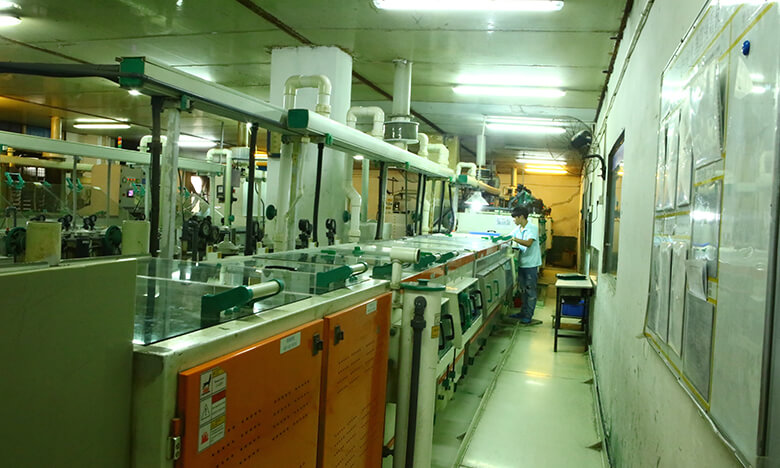

五金蝕刻退膜設備流程：
入板 T退膜 T沖污水 T溢流水洗(1)(2)(3)T高壓水洗 T溢流水洗(4)（5）T清水入 T檢查 T補償蝕刻T蝕刻 T子液洗T溢流水洗(6)(7)(8)T清水入 T檢查 T退錫 T溢流水洗(9)(10)(11)(12) T清水入T干板組合 T出板

設備規格：
設備外尺寸: 21350mm(L) * 2500mm(W) * 2500±25mm(H) (產速與設備長度大致成正比)
PCB板規格:  i)  610 mm * 610 mm             [最大]
ii) 200 mm * 200 mm             [最小]
iii) 0.3～3.2 mm                [厚度]   [標配：55軸距]
iV)  0.1～3.2 mm                [厚度]   [訂做：35軸距]
生產速度:   0.6～8米/分鐘(可調)            [工作產度預設為: 2.5米/分鐘]

設備特點：
1、退膜交叉斜噴式噴淋可更有效地沖刷退凈膜片；
2、圓錐滾筒式膜渣分離系統，可高效、干凈地收集處理膜渣；
3、精密補償蝕刻設計，有效控制水池效應，提高做板均勻性，蝕刻線寬線距：3mil/3mil，蝕刻均勻度C.O.V≥96%,蝕刻因子≥5 。
